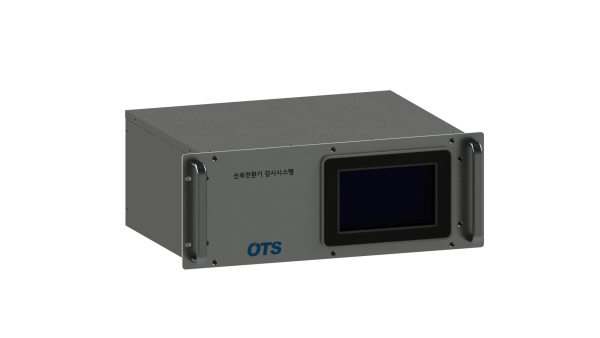

(MONITORING SYSTEM FOR POINT MACHINE)

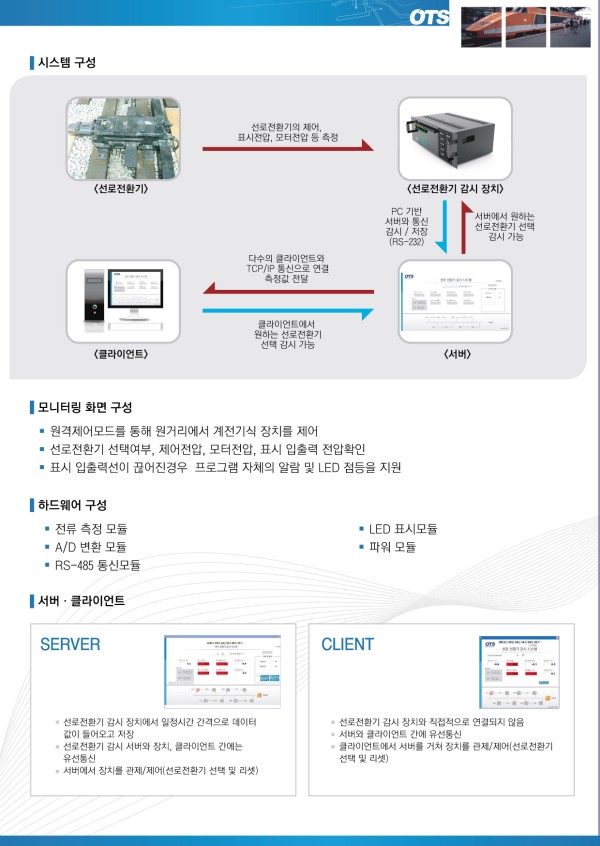

※ 별도의 센서 추가 없이 간단한 조작 버튼을 이용하여 선로전환기의 제어 및 표시 정보를 실시간으로 판독하여 고장개소를 판단 조치하고 기존의 수동식 계측 장비를 PC운영기반으로 하는 시스템입니다.
[기능]
· 선로전환기의 제어신호를 검출하여 신속한 장애 상태 확인
· 검출 데이터로 열차 탈선방지 조치와 안전운행 확보
· 열차사고 및 운행 장애로 인한 사회적 비용 감소
· 실시간 자동 디지털 측정방식으로 데이터 신뢰도 향상
· 선로전환기 점검시간 단축으로 인한 운영기관의 효율적 인력관리
· 선로전환기 기계부의 전압, 전류 값을 측정하여 각부의 이상 유무를 즉시 판단 가능
· 장애발생 또는 유지보수에 대한 후속조치 신속 가능
· 사고, 장애발생 사항에 대한 원인 분석자료 획득용이
· 저장 데이터 분석으로 미연에 사고 방지 가능
· 열차 탈선 방지 및 열차운행의 안정성 확보 기대

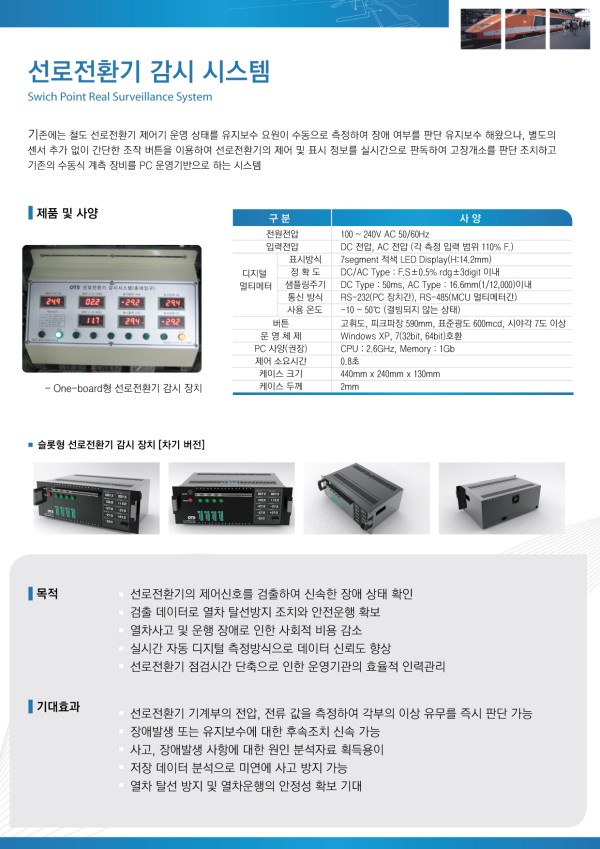

[사양]
구분 |
사양 |
전원전압 |
100 ~ 240V AC 50/60Hz |
입력전압 |
DC 전압, AC 전압(각 측정 입력 범위 110% F.) |
디지털 멀티메터 |
표시방식 7segment 적색 LED Display(H:14.2mm) |
정확도 |
DC/AC Type : F.S±0.5% rdg±3digit 이내 |
샘플링주기 |
DC Type : 50ms, AC Type : 16.6mm(1/12,000)이내 |
통신 방식 |
RS-232(PC 장치간), RS-485(MCU 멀티메터간) |
사용 온도 |
-10 ~ 50°c (결빙되지 않는 상태) |
버튼 |
고휘도, 피그파장 590mm, 표준광도 600mcd, 시야각 7도 이상 |
운영체제 |
Windows XP, 7(32bit, 64bit)호환 |
PC사양(권장) |
CPU : 2.6GHz, Memory : 1Gb |
제어 소요시간 |
0.8초 |
케이스 크기 |
440mm x 240mm x 130mm |
케이스 두께 |
2mm |
