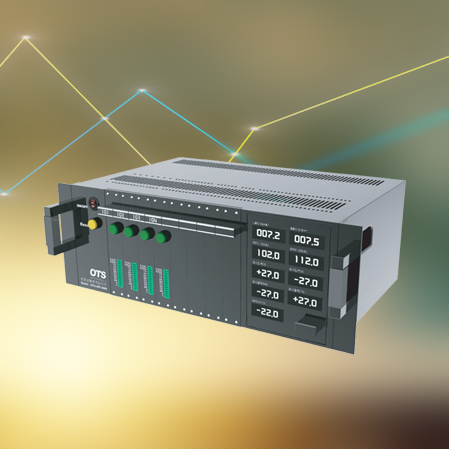

MONITORING SYSTEM FOR POINT MACHINE
別途のセンサー追加なしに簡単な操作ボタンを利用して線路切換機の制御及び表示情報をリアルタイムで判読して故障箇所を判断措置し、従来の手動式計測装備をPC運営基盤にするシステムです。
[機能]
線路切換機の制御信号を検出して迅速に障害状態を確認
検出データで列車の脱線防止措置や安全運行を確保
列車事故及び運行障害による社会的な費用減少
リアルタイムの自動デジタル測定方法でデータ信頼度向上
線路切換機の点検時間短縮による運営機関の効率的な人材管理
線路切換機の機械部電圧、電流値を測定して各部の異常有無を即時に判断可能
障害発生又はメンテナンスに対する後続措置が迅速に可能
事故、障害発生事項に対する原因分析資料の獲得が容易
保存データ分析で未然に事故防止が可能
列車脱線防止及び列車運行の安定性確保への期待
[仕様]
区分 |
仕様 |
|
電源電圧 |
100 ~ 240V AC 50/60Hz |
|
入力電圧 |
DC電圧, AC電圧(各測定入力範囲110% F.) |
|
デジタル・ マルチメータ | 表示方法 | 7segment赤色LED Display(H:14.2mm) |
正確度 |
DC/AC Type : F.S±0.5% rdg±3digit以内 |
|
サンプリング周期 |
DC Type : 50ms, AC Type : 16.6mm(1/12,000)以内 |
|
通信方法 |
RS-232(PC装置間), RS-485(MCUマルチメータ間) |
|
使用温度 |
-10 ~ 50°c (結氷されていない状態) |
|
ボタン |
高輝度、ピーク波長590mm,標準光度600mcd,視野角7度以上 |
|
운영체제 |
Windows XP, 7(32bit, 64bit)互換 |
|
PC사양(권장) |
CPU : 2.6GHz, Memory : 1Gb |
|
제어 소요시간 |
0.8秒 |
|
케이스 크기 |
440mm x 240mm x 130mm |
|
케이스 두께 |
2mm |
|
